giriiş

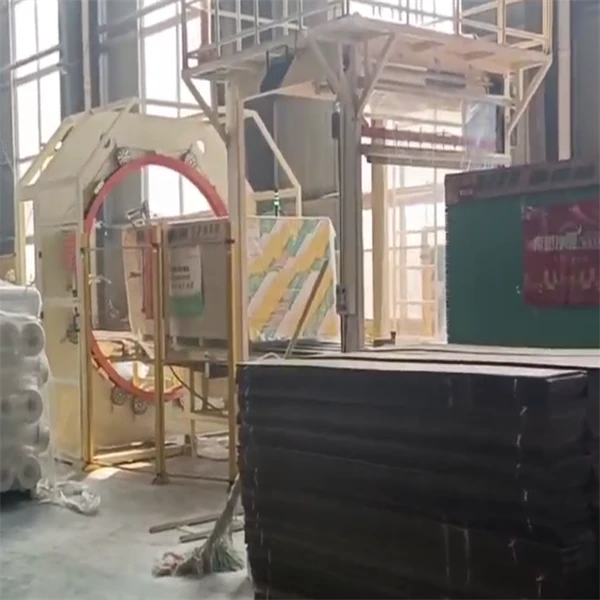

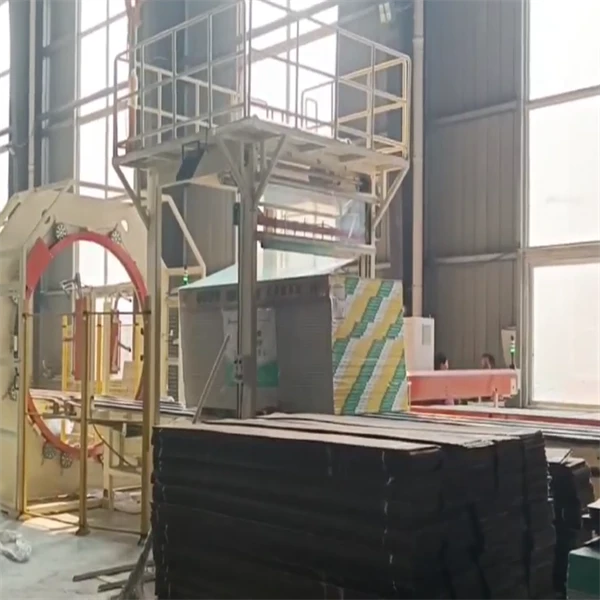

Bu belge, aşağıdakiler için tasarlanmış tam otomatik paketleme hattının teknik özelliklerini özetlemektedir:alçıpan sarma makinesisistem. Entegre çözüm, hassas konveyörler ve alçı levhaları verimli bir şekilde işlemek üzere tasarlanmış bir DS2000Z sarma ünitesi içerir. Sistemde Siemens PLC kontrolü, değişken frekanslı sürücüler ve kapsamlı güvenlik mekanizmaları bulunur. Bu yüksek-performansalçıpan sarma makinesiLine, modern üretim ortamları için istikrarlı çalışma, güvenilir film kullanımı ve optimum üretkenlik sağlayarak, makinenin gelişmiş yeteneklerini öne çıkarıyor.alçıpan sarma makinesi.
1. Makaralı Konveyör (3,5m * 1 adet)
Taşıma Hızı:10-15m/dak (Değişken Frekans Kontrolü)
Fiziksel Parametreler:
Silindir Parametreleri: Çap φ110mm, çelik işlenmiş silindir, galvanizli yüzey
Uzunluk, Genişlik, Yükseklik: 3500*1480*1100mm
Silindir Merkezi Mesafesi: 162mm
Etkili Genişlik: 1300mm
Forklift Yükleme Konumu: 900/1350mm
Elektriksel Yapılandırma:
Güç Kaynağı: 3 fazlı 380V (%+15, -%10), 50Hz
Motor Gücü: 3.0kw
2. Blok Yükleme Konveyörü (3,5m * 1 adet)
Taşıma Hızı:10-15m/dak (Değişken Frekans Kontrolü)
Fiziksel Parametreler:
Uzunluk, Genişlik, Yükseklik: 3500*1400*1000mm
Etkili Genişlik: 1100mm
Zincir Özelliği: 4-sarmal çift sıralı 16A zincir, aksesuarlarla birlikte
Elektriksel Yapılandırma:
Güç Kaynağı: 3 fazlı 380V (%+15, -%10), 50Hz
Motor Gücü: 3.0kw
Pnömatik Yapılandırma:
Hava Kaynağı: 0.4-0.6MPa
Hava Tüketimi: 0,2-0,4L/dak
Hava Kaynağı Özellikleri: Sabit basınçlı hava basıncı ve akış hızı; tercihen ilave bir hava tankı gereklidir (müşteri tarafından sağlanır).
3. Film Dönüş Konveyörü (2,5m * 1 adet)
Taşıma Hızı:10-15m/dak (Değişken Frekans Kontrolü)
Fiziksel Parametreler:
Uzunluk, Genişlik, Yükseklik: 2500*1400*1000mm
Etkili Genişlik: 1100mm
Zincir Özelliği: 4-sarmal çift sıralı 16A zincir, aksesuarlarla birlikte
Film Dönüş Yöntemi: Geri vites, zincir film dönüşü
Elektriksel Yapılandırma:
Güç Kaynağı: 3 fazlı 380V (%+15, -%10), 50Hz
Motor Gücü: 2.2kw
4. Tam Otomatik Altı{1}Taraflı Paketleme Paketleme Ana Ünitesi (DS2000Z)
Döner Hız:35rpm (Değişken Frekans Kontrolü)
Fiziksel Parametreler:
Boyutlar: 6500mm × 3200mm × 2900mm (Zemin Boyutu)
Döner İç Çap: Φ2200mm; Dönme Çapı: Φ3200mm
Sistem Yapılandırması:
Özel Sönümlü Esneme Film Çerçevesi: Esnetme oranı 1:1,5
Sönümleme Ayarlayıcı: Sönümleme değerlerinin kolay okunmasını sağlayan görsel tasarımlı kademesiz sönümleme ayarı.
Yardımcı Fonksiyonlar: Film kırılma tespit mekanizması, film eksikliği tespit mekanizması, insansız çalışmayı mümkün kılma ve sarf malzemesi kullanım durumunun otomatik izlenmesi.
Otomatik Film Kırma Mekanizması: Pnömatik kontrollü, ısıtma teli film kırmalı; yeni film kırma mekanizması, ürünün dört tarafında artık kalmamasını sağlar.
Döner Konveyör (1 adet)
Taşıma Yöntemi: Motor + Minyatür Zincir Plakası
Taşıma Gücü: 3.0kw
Dönme Yöntemi: Motor + Döner Rulman
Dönme Gücü: 3.0kw
Hizalama Yöntemi: Motor + Vidalı Kriko
Hizalama Gücü: 1.5kw
Sarma Makinesi Ana Ünitesi
Döndürücü Dönüş Gücü: 4.0kw
Film Çerçevesi Sürücü Gücü: 0,1kw (DC Kontrol)
Elektriksel Yapılandırma:
Güç Kaynağı: 3 fazlı 380V (%+15, -%10), 50Hz
Motor Gücü: Yaklaşık. 5.5kw
Güvenlik Koruması: Koruyucu ağda bir kapı koruma anahtarı bulunur; Kapının açılması ekipmanı durdurur.
5. Çıkış Konveyörü (3,5m * 1 adet)
Taşıma Hızı:10-15m/dak (Değişken Frekans Kontrolü)
Fiziksel Parametreler:
Uzunluk, Genişlik, Yükseklik: 3500*1400*900mm
Etkili Genişlik: 1100mm
Zincir Özelliği: 4-sarmal çift sıralı 16A zincir, aksesuarlarla birlikte
Elektriksel Yapılandırma:
Güç Kaynağı: 3 fazlı 380V (%+15, -%10), 50Hz
Motor Gücü: 3.0kw
6. Blok Besleyici (TDK30)
Depolama Kapasitesi:30 blok
Fiziksel Parametreler:
Boyutlar: 4500mm×3000mm×1000mm
Taşıma Hızı: 20m/dak
Sistem Yapılandırması:
Otomatik Besleme Mekanizması: Motor + Senkron Kayış Tahrikli
Otomatik Taşıma Mekanizması: Motor + Zincir Yapısı
Elektriksel Yapılandırma:
Güç Kaynağı: 3 fazlı 380V (%+15, -%10), 50Hz
Motor Gücü: 1,1kW + 0.75kW
Güvenlik Koruması: Dönen parçalar koruyucu kapaklarla donatılmıştır
7. Kontrol Sistemi
Ana Kontrol Bileşenleri:Ana kontrol sistemi bir Siemens PLC ve bir Siemens frekans dönüştürücüsüdür.
Güvenlik Koruması:Yükleme alanına giren ve çıkan forkliftler emniyet ışık perdeleri ile, personel erişim kanalları ise kapı emniyet anahtarları ile donatılmıştır.
Sistem Uyarıları:Sistemde sesli uyarıların yanı sıra çalışan uyarı ışıkları, arıza alarm ışıkları, bakım gösterge ışıkları ve yükleme alanı için tam-yük gösterge ışıkları bulunmalıdır.
Sarma Filmi Kırılma Tespit Fonksiyonu:Streç filmin beklenmedik bir şekilde kırılması durumunda sistem otomatik olarak duracak ve filmi manuel olarak yeniden sarması için operatörü sesli ve görsel alarmlarla uyaracaktır.
Sarma Filmi Eksikliğini Tespit Fonksiyonu:Sistemin belirlenmiş bir sarf malzemesi envanter değeri vardır. Tespit mekanizması sarf malzemesi envanterinin bu değerden düşük olduğunu tespit ettiğinde sistem, sarf malzemesini değiştirmesi için operatörü sesli ve görsel alarmlarla uyaracaktır.
